在现代化的麦芽生产过程中，预处理水处理系统是保障麦芽品质、控制生产成本和实现环保达标的关键环节。传统基于西门子S7-200系列PLC（可编程逻辑控制器）的控制系统，因其通信接口（如PPI、MPI）的局限性，在数据集成、远程监控和系统扩展方面面临挑战。将PLC200通过以太网转换模块接入工厂信息网络，并整合专业的计算机系统服务，已成为提升麦芽厂水处理系统自动化与信息化水平的重要解决方案。

一、 麦芽厂预处理水处理系统的控制需求

麦芽厂预处理水处理通常包括原水存储、过滤、软化、反渗透（RO）或电渗析（ED）等工序，涉及流量、压力、pH值、电导率、液位等多参数监测与阀门、泵、搅拌器的精确控制。系统要求实现：

1. 实时监控与数据采集：对水质参数和设备运行状态进行不间断采集。
2. 稳定可靠的控制逻辑：根据工艺要求自动启停设备、调节参数，保证出水水质稳定。
3. 集中管理与远程访问：管理人员可在中控室或通过授权终端全局查看系统状态，进行参数设置与干预。
4. 数据记录与分析：历史数据存储，用于工艺优化、能耗分析、故障追溯和报表生成。
5. 系统扩展与集成：易于与厂级MES（制造执行系统）或ERP（企业资源计划）系统对接。

二、 PLC200转以太网的核心技术实现

由于原生S7-200 PLC不具备以太网端口，需要通过以太网转换模块（如CP243-1、或第三方品牌的转换器） 来实现网络接入。其技术要点包括：

1. 硬件连接：转换模块一端通过PPI电缆或总线连接到PLC200的编程口，另一端提供标准的RJ45以太网接口，接入工厂局域网交换机。
2. 协议转换：模块内部完成PPI/MPI协议与标准工业以太网协议（如Modbus TCP、Profinet，或西门子特有的S7协议）的转换，使得PLC数据能在IP网络上被识别和访问。
3. 网络配置：为转换模块分配固定的IP地址、子网掩码和网关，确保其在网络中的唯一性和可达性。在PLC编程软件（如STEP 7-Micro/WIN）中需进行相应通信配置，定义数据传输区域。

三、 集成计算机系统服务的应用架构

单纯的网络连通只是第一步，其价值通过上层的计算机系统服务得以充分释放。典型的集成应用架构如下：

1. 数据采集与监控（SCADA）层：

• 在上位机（工业计算机或服务器）上部署组态软件（如WinCC flexible、组态王、力控等）或自主开发的监控程序。

• 通过OPC（OLE for Process Control）服务器或驱动（如西门子PC Access，或KEPServerEX），以Modbus TCP或S7协议与网络中的多个PLC200稳定通信，实现数据读写。

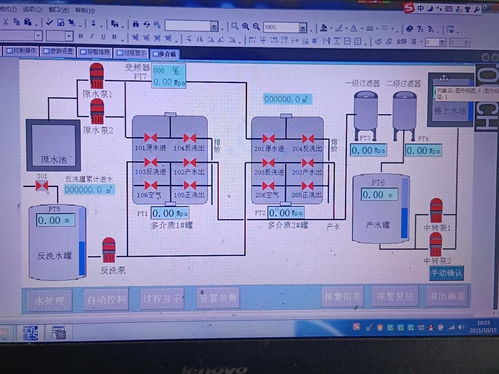

• 在SCADA界面上动态显示水处理工艺流程图、实时趋势曲线、报警列表和设备状态，提供操作员控制面板。

1. 数据服务与存储层：

• SCADA系统将实时数据写入实时数据库和历史数据库（如SQL Server、MySQL）。

• 计算机系统服务负责数据库的维护、备份和优化，确保数据安全与完整。

1. 应用与信息服务层：

• 报警推送服务：通过短信、邮件或企业微信，将关键报警信息即时推送给相关人员。

• Web发布与移动访问服务：将关键监控画面和数据通过Web服务器发布，授权用户可通过浏览器或手机APP远程安全访问。

• 报表自动生成服务：定时（如每日、每周）自动生成水质报告、设备运行报告、能耗统计报表，并支持导出和打印。

• 数据分析与优化服务：利用历史数据，分析反渗透膜清洗周期、药剂投加效率等，为工艺优化提供数据支持。

• 与上层系统集成服务：通过标准接口（如OPC UA、Web API、数据库接口）将产量、水质、能耗等关键数据上传至MES或ERP系统，实现生产管理与资源计划的信息贯通。

四、 应用优势与价值

在麦芽厂预处理水处理系统中应用PLC200转以太网及计算机系统服务，带来了显著提升：

• 打破信息孤岛：将现场控制层无缝融入工厂管理网络，实现了从车间到办公室的数据透明化。
• 提升管理效率：远程监控与移动办公减少了巡检强度，集中管理降低了人力成本。
• 保障系统可靠性：快速的故障报警与精准的历史数据分析，有助于预防性维护，减少非计划停机。
• 优化生产与资源：基于数据的精细化控制，有助于稳定水质、降低药耗与能耗，提升麦芽品质和生产效益。
• 保护既有投资：在无需大规模更换核心PLC控制设备的前提下，实现了系统的全面升级，延长了现有资产的生命周期。

五、 实施注意事项

1. 网络安全性：工业网络需与企业办公网进行必要的隔离（如部署工业防火墙、划分VLAN），并设置访问权限，防止非法访问和网络攻击。
2. 系统稳定性：选择可靠的以太网转换模块，优化网络拓扑，避免数据拥堵。上位机与服务器应采用高可用性配置。
3. 专业服务支持：从方案设计、安装调试到后期维护，需要兼具自动化与IT知识的专业计算机系统服务团队提供支持，确保系统长期稳定运行。

###

将经典的PLC200控制系统通过以太网技术进行现代化改造，并与强大的计算机系统服务深度集成，为麦芽厂预处理水处理系统赋予了新的生命力。它不仅解决了传统控制系统在信息集成方面的短板，更通过数据驱动，为麦芽生产的提质、降本、增效和智能化发展奠定了坚实的技术基础。这一模式对于传统制造业的数字化转型具有广泛的借鉴意义。
